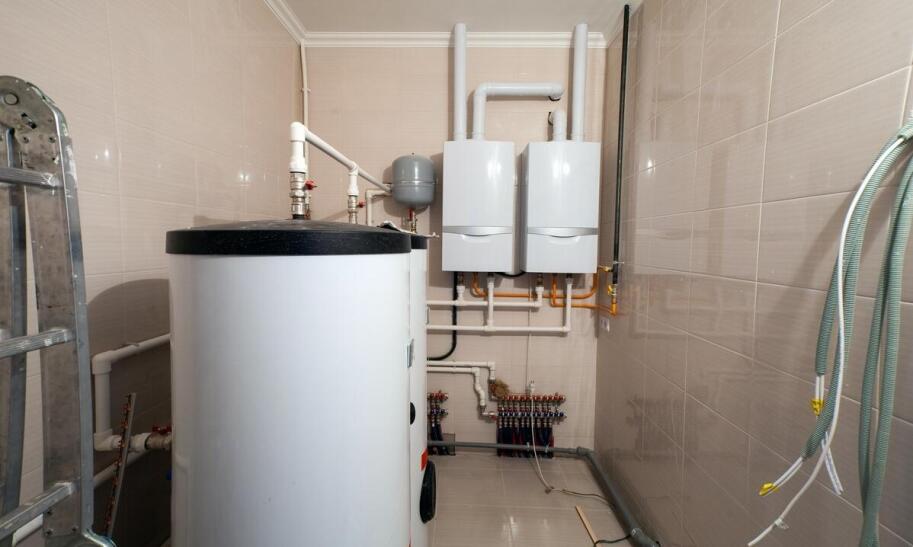

Schemat podłączenia pieca CO do instalacji grzewczej

Spis treści

• Układy otwarte i zamknięte
• Kluczowe elementy instalacji
• Zasady bezpieczeństwa i wybór odpowiedniego układu

Podłączenie pieca CO do instalacji grzewczej stanowi kluczowy element systemu centralnego ogrzewania, który decyduje o jego sprawności oraz poziomie bezpieczeństwa. W zależności od rodzaju układu – otwartego lub zamkniętego – stosuje się odmienne rozwiązania techniczne, takie jak naczynie wzbiorcze, zbiornik ciśnieniowy, zawory zabezpieczające czy odpowiednio dobrane armatury regulacyjne.

Układy otwarte i zamknięte

Instalacja grzewcza może być wykonana w dwóch podstawowych typach układów: otwartym i zamkniętym. Układ otwarty wyróżnia się zastosowaniem naczynia wzbiorczego, które umożliwia odprowadzanie nadmiaru wody oraz powietrza z obiegu. Takie rozwiązanie stosuje się najczęściej przy kotłach na paliwo stałe, takich jak pellet czy węgiel, gdzie ograniczona automatyka sterująca wymaga prostszego, lecz skutecznego zabezpieczenia przed przegrzaniem i nadmiernym wzrostem ciśnienia.

Przeczytaj również: Przeróbka instalacji centralnego ogrzewania w mieszkaniu

Natomiast układ zamknięty wykorzystuje membranowy zbiornik ciśnieniowy, co pozwala na pracę przy wyższym ciśnieniu roboczym i sprzyja lepszemu wykorzystaniu energii cieplnej. Tego typu instalacje są szczególnie polecane do kotłów gazowych oraz nowoczesnych kotłów na pellet, zwłaszcza gdy w skład systemu wchodzi ogrzewanie podłogowe lub rozbudowana instalacja ciepłej wody użytkowej. W układzie zamkniętym konieczne jest zastosowanie zaworów bezpieczeństwa, odpowietrzników oraz manometrów, które chronią przed nadmiernym wzrostem ciśnienia i umożliwiają kontrolę parametrów pracy.

Przeczytaj również: Odpowietrzanie pieca CO – jak to zrobić poprawnie

Kluczowe elementy instalacji

Niezależnie od przyjętego rozwiązania, istnieją podzespoły niezbędne do prawidłowego działania całego systemu centralnego ogrzewania. Do najważniejszych należą między innymi:

Przeczytaj również: Jakie powinno być ciśnienie na piecu centralnego ogrzewania?

• Pompa obiegowa CO – zapewnia stałą cyrkulację wody w przewodach, co ma zasadnicze znaczenie dla równomiernego rozprowadzania ciepła do wszystkich grzejników oraz pętli podłogowych.
• Zawory trójdrogowe i czterodrogowe – umożliwiają regulację temperatury wody w obiegu, mieszanie wody zasilającej z powrotną oraz ochronę kotła przed zbyt niską temperaturą powrotu, co wpływa na trwałość urządzenia i stabilność pracy.
• Wymiennik płytowy – stosowany w niektórych układach zamkniętych lub przy łączeniu dwóch niezależnych obiegów, pozwala na przekazywanie ciepła między instalacjami bez bezpośredniego mieszania się wody grzewczej.

Istotnym zagadnieniem przy opracowywaniu schematu pieca CO oraz jego podłączeniu do instalacji jest również zgodność z normą PN-EN 12828:2013-05E, która określa wymagania dotyczące projektowania, doboru zabezpieczeń i montażu wodnych systemów ogrzewczych w budynkach.

Zasady bezpieczeństwa i wybór odpowiedniego układu

Podczas projektowania instalacji należy zawsze uwzględniać bezpieczeństwo użytkowania oraz możliwe zagrożenia wynikające z eksploatacji. W układach otwartych istnieje ryzyko przyspieszonej korozji elementów stalowych, zapowietrzania przewodów oraz przegrzania wody w kotle, dlatego wymagają one właściwego prowadzenia rur, odpowiedniego umiejscowienia naczynia wzbiorczego i stosowania zaworów odcinających tylko w miejscach do tego przeznaczonych.

Układy zamknięte, mimo korzystnych parametrów pracy i łatwiejszej regulacji temperatury, mogą stwarzać zagrożenie gwałtownego wzrostu ciśnienia w przypadku awarii, co wymaga zastosowania sprawnych zaworów bezpieczeństwa, naczyń przeponowych o odpowiedniej pojemności oraz regularnej kontroli stanu technicznego całej instalacji grzewczej. Należy również zadbać o prawidłowe odpowietrzenie przewodów oraz właściwe rozmieszczenie armatury regulacyjnej.

Decyzja o wyborze rodzaju układu powinna uwzględniać charakter źródła ciepła, warunki techniczne budynku, a także planowany sposób użytkowania pomieszczeń. Dla kotłów na paliwa stałe często stosuje się układ otwarty z dodatkowymi zabezpieczeniami lub rozwiązania mieszane, natomiast w przypadku kotłów gazowych i nowoczesnych urządzeń kondensacyjnych zazwyczaj korzystniejsze jest centralne ogrzewanie w układzie zamkniętym, dobrze współpracujące z ogrzewaniem podłogowym oraz zasobnikami ciepłej wody użytkowej.
