Schemat ogrzewania centralnego w układzie otwartym

Spis treści

• Podstawowe elementy i zasada działania
• Zalety i wady systemu
• Specyficzne zastosowania i rozwiązania hybrydowe

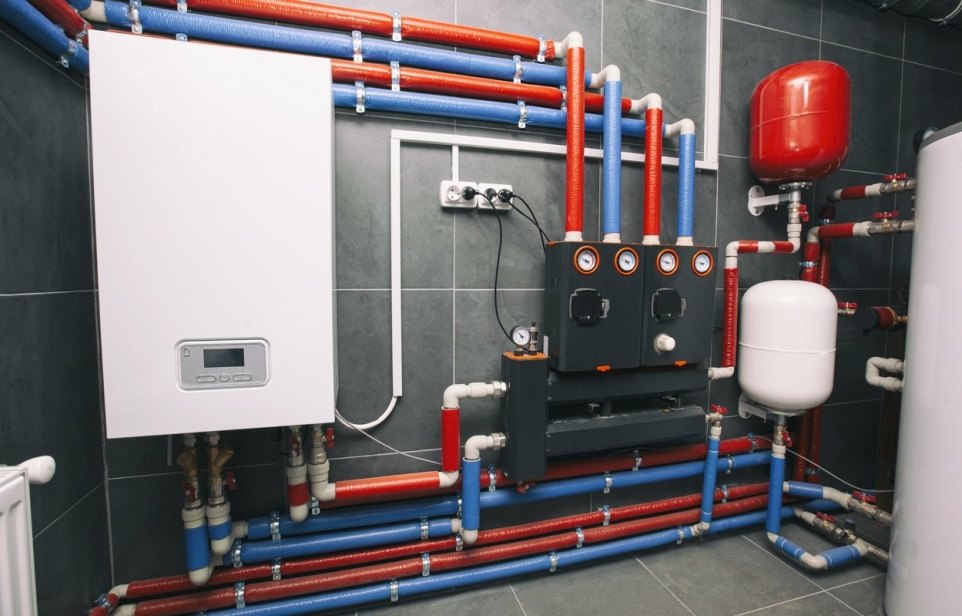

Ogrzewanie centralne w układzie otwartym należy do często stosowanych rozwiązań w domach jednorodzinnych, zwłaszcza tam, gdzie wykorzystuje się kotły na paliwa stałe. Tego typu instalacja wyróżnia się nieskomplikowaną budową oraz możliwością pracy w obiegu grawitacyjnym lub w układzie z wymuszonym przepływem wody za pomocą pompy.

Podstawowe elementy i zasada działania

Najważniejszym składnikiem schematu instalacji centralnego ogrzewania w układzie otwartym jest otwarte naczynie wzbiorcze. Ten element, umieszczony w najwyższym punkcie przewodów, łączy system grzewczy z atmosferą, co chroni przed nadmiernym wzrostem ciśnienia w rurach i grzejnikach. Naczynie wzbiorcze wyposażone jest w rury bezpieczeństwa, przelewową, odpowietrzającą oraz sygnalizacyjną, których nie wolno wyposażać w żadne zawory odcinające, aby nie ograniczać swobodnego przepływu wody i powietrza.

Przeczytaj również: Odpowietrzanie pieca CO – jak to zrobić poprawnie

Tak zbudowana instalacja może funkcjonować w dwóch trybach: grawitacyjnym lub z obiegiem wymuszonym. W układzie grawitacyjnym woda krąży samoczynnie dzięki różnicy temperatur i gęstości między wodą podgrzaną a schłodzoną, co sprawia, że cały system jest niezależny od zasilania elektrycznego. Z kolei zastosowanie pompy obiegowej zwiększa równomierność i szybkość rozprowadzania ciepła do poszczególnych odbiorników, choć wymaga stałego dostępu do energii elektrycznej oraz odpowiedniego zabezpieczenia na wypadek przerw w dostawie prądu.

Przeczytaj również: Jakie ogrzewanie wybrać w 2026 roku

Zalety i wady systemu

Układ otwarty ma kilka istotnych zalet, które często decydują o jego wyborze. Zapewnia on wysoki poziom bezpieczeństwa przed przegrzaniem instalacji, ponieważ nadmiar wody może swobodnie trafić do naczynia wzbiorczego. Prosta konstrukcja przekłada się na stosunkowo niewielkie koszty wykonania i łatwość montażu. Dodatkowym atutem jest nieskomplikowane odpowietrzanie przewodów oraz możliwość pracy w obiegu grawitacyjnym w razie braku zasilania elektrycznego, co bywa szczególnie ważne w budynkach położonych na terenach narażonych na przerwy w dostawie prądu.

Przeczytaj również: Jak efektywnie ogrzewać dom piecem kondensacyjnym

Rozwiązanie to ma jednak również ograniczenia. Stały kontakt wody instalacyjnej z powietrzem sprzyja korozji stalowych elementów, takich jak rury czy wymiennik kotła, a odkładające się osady kamienne z rozpuszczonych w wodzie minerałów mogą obniżać sprawność wymiany ciepła i prowadzić do zarastania przewodów. Dodatkowo straty wody wynikające z odparowywania w naczyniu wzbiorczym wymagają regularnego uzupełniania jej poziomu, co bywa uciążliwe dla użytkownika. Układ otwarty nie współpracuje też w pełni z wieloma nowoczesnymi źródłami ciepła, na przykład z pompami ciepła, ani nie jest optymalnym rozwiązaniem dla instalacji ogrzewania podłogowego, które zwykle wymagają stabilnych parametrów pracy i zamkniętego obiegu.

Specyficzne zastosowania i rozwiązania hybrydowe

Otwarty sposób prowadzenia instalacji znajduje zastosowanie głównie przy kotłach na paliwa stałe, takich jak węgiel, drewno czy pellet, a także przy kominkach z płaszczem wodnym. W tego typu urządzeniach nie ma możliwości natychmiastowego zatrzymania procesu spalania, dlatego konieczne jest zapewnienie bezpiecznego odbioru nadmiaru ciepła. Z tego względu układ otwarty dobrze sprawdza się tam, gdzie priorytetem jest niezawodne odprowadzanie energii cieplnej z kotła. Dla poprawy funkcjonowania instalacji często montuje się zawór różnicowy, który w razie zatrzymania pompy umożliwia automatyczne przejście na obieg grawitacyjny, co pozwala utrzymać przepływ wody i ograniczyć ryzyko przegrzania.

W nowszych rozwiązaniach hybrydowych stosuje się dodatkowo wymiennik płytowy, który oddziela obieg otwarty od części pracującej w układzie zamkniętym, oraz zawór zabezpieczenia termicznego, odprowadzający nadmiar ciepła przy zbyt wysokiej temperaturze wody. Takie połączenie ułatwia integrację z innymi źródłami ciepła, na przykład z kotłem gazowym lub instalacją solarną, a jednocześnie ogranicza zjawisko korozji niskotemperaturowej w wymienniku ciepła. Mimo możliwości łączenia różnych technologii, układ otwarty jest najczęściej wybierany do instalacji opartych na spalaniu paliw stałych, gdzie jego specyficzne cechy, takie jak odporność na przegrzanie i prostota eksploatacji, w wielu przypadkach przeważają nad wskazanymi wadami.
